JYPV-2B 2*2*1.0
商品名稱：JYPV-2B 2*2*1.0
productmiaoshu：YVFR電纜YVF電纜YVFRP電纜_柔性電纜/耐寒電纜YVF，YVFR，YVFRP丁腈絕緣和護套電力電纜，其中YVFR為柔性電纜，YVFRP為柔性屏蔽電纜。一、概述： 丁晴軟電纜、丁腈電纜具有耐寒、
- 添加時間：2020-07-03 17:29:37
- 瀏覽：
手機：15705500778 / 13866946849
傳 真：0550-7622196
電 話：0550-7302880 / 7622880
郵 箱：1219393797@qq.com
產品描述：
YVFR電纜YVF電纜YVFRP電纜_柔性電纜/耐寒電纜
YVF，YVFR，YVFRP丁腈絕緣和護套電力電纜，其中YVFR為柔性電纜，YVFRP為柔性屏蔽電纜。
一、概述：
丁晴軟電纜、丁腈電纜具有耐寒、柔軟、耐磨、防油等特性，適用于交流額定電壓0.6/1KV及以下具有耐寒、防油等特殊要求的移動電器用連接電纜，目前本產品已廣泛應用于冶金、電力、船舶、汽車制造等行業。
適用于交流額定電壓0.6/1kV及以下要求頻繁移動及耐油場合作動力裝置或移動照明的電力傳輸。
二：丁晴軟電纜執行標準：
本產品按Q/LB2003-16設計制造。Q/HHTZH007.1，阻燃性能試驗執行GB12666-90規定。
三、型號規格：
YVF YVFRP YVFR
| 型 號 | 產品名稱 | |
| YVFR | 丁腈絕緣和護套電力軟電纜 | |
| YVFRP | 丁腈絕緣和護套銅絲編織屏蔽電力軟電纜 | |
| 備注：阻燃型電纜型號加ZR，導體線芯中銅絲可以采用鍍錫 | ||

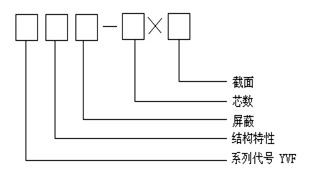

| 代號和含義 | ||
| 代號 | 代號含義 | |
| Y | 移動系列 | |
| VF | 丁腈絕緣和護套 | |
| P | 銅編織屏蔽 | |
| R | 多股絞合體 | |
四、丁晴軟電纜電纜結構圖：
五、丁晴軟電纜使用特性：
1.交流額定電壓：U0/U 0.6/1KV
2.高工作溫度： 105℃
3.低環境溫度：固定敷設-40℃
4.電纜安裝敷設溫度應不低于-25℃。
5.電纜允許彎曲半徑：電纜小為電纜外徑的12倍
| 項 目 | 性 能 |
| 額定電壓Uo/U | 0.6/1kV |
| 長期允許工作溫度 | 高70℃，低－40℃ |
| 絕緣性能 | 70℃時絕緣電阻常數ki不小于0.0367MΩ |
| 耐腐性能 | 具有優異的耐油和耐腐蝕性，電纜在121℃時浸泡在20#機油中24小時，絕緣和護套的斷裂伸長率 |
| 導體電阻 | 符合GB3956 |
| 耐壓性能 | 經受5min的3.5kV工頻電壓試驗 |
| 其他特點 | 具有良好的柔軟性、耐老化性 |
六、丁晴軟電纜技術指標：
1.成品電纜導體（R類）直流電阻（符合GB3956規定）參照附錄A表2。
2.20℃時絕緣電阻不小于50MΩ/KM。
3.成品電纜經受交流50HZ3.5KV/5min電壓試驗不擊穿。
七、基本電纜規格及結構參數：
| 線芯＊標稱截面（mm2） | 導體結構 （根數＊直徑） （B/R） mm | 電纜大外徑 | 參考重量（kg/km） | ||
| YVFR | YVFRP | YVFR | YVFRP | ||
| 1＊2.5 | 51＊0.25 | 4.0 | - | 72 | - |
| 1＊4 | 82＊0.25 | 6.0 | - | 95 | - |
| 1＊6 | 123＊0.25 | 7.0 | - | 130 | - |
| 1＊10 | 204＊0.25 | 9.5 | - | 190 | - |
| 1＊16 | 323＊0.25 | 11.0 | - | 255 | - |
| 1＊25 | 513＊0.25 | 12.0 | - | 365 | - |
| 1＊35 | 722＊0.25 | 13.5 | - | 475 | - |
| 1＊50 | 1026＊0.25 | 15.0 | - | 670 | - |
| 1＊70 | 1406＊0.25 | 17.0 | - | 830 | - |
| 1＊95 | 486＊0.50 | 19.0 | - | 1200 | - |
| 1＊120 | 608＊0.50 | 21.0 | - | 1360 | - |
| 1＊150 | 760＊0.50 | 23.0 | - | 1654 | - |
| 1＊185 | 945＊0.50 | 26.0 | - | 2050 | - |
| 2＊2.5 | 51＊0.25 | 10.5 | 11.5 | 159 | 205 |
| 2＊4 | 82＊0.25 | 12.5 | 13.5 | 230 | 290 |
| 2＊6 | 123＊0.25 | 14.0 | 15.2 | 276 | 336 |
| 2＊10 | 204＊0.25 | 18.0 | 19.2 | 413 | 475 |
| 2＊16 | 323＊0.25 | 22.0 | 23.5 | 567 | 670 |
| 2＊25 | 513＊0.25 | 24.5 | 25.5 | 833 | 933 |
| 2＊35 | 722＊0.25 | 29.0 | 30.2 | 1088 | 1288 |
| 2＊50 | 1026＊0.25 | 33.0 | 35.0 | 1297 | 1590 |
| 2＊70 | 1406＊0.25 | 38.0 | 39.0 | 1675 | 1900 |
| 2＊95 | 486＊0.50 | 41.0 | 43.0 | 2205 | 2500 |
| 2＊120 | 608＊0.50 | 48.0 | 50.0 | 2660 | 3000 |
| 2＊150 | 760＊0.50 | 52.0 | 54.0 | 3350 | 3750 |
| 2＊185 | 945＊0.50 | 57.0 | 59.0 | 4400 | 4820 |
| 3＊2.5 | 51＊0.25 | 12.0 | 13.0 | 210 | 270 |
| 3＊4 | 82＊0.25 | 13.0 | 14.0 | 295 | 365 |
| 3＊6 | 123＊0.25 | 14.8 | 15.8 | 375 | 455 |
| 3＊10 | 204＊0.25 | 19.0 | 20.0 | 559 | 639 |
| 3＊16 | 323＊0.25 | 22.0 | 23.0 | 770 | 870 |
| 3＊25 | 513＊0.25 | 26.0 | 27.0 | 1239 | 1349 |
| 3＊35 | 722＊0.25 | 33.0 | 34.1 | 1520 | 1640 |
| 3＊50 | 1026＊0.25 | 36.5 | 38.5 | 1970 | 2100 |
| 3＊70 | 1406＊0.25 | 40.5 | 42.5 | 2580 | 2790 |
| 3＊95 | 486＊0.50 | 48.5 | 50.5 | 3280 | 3500 |
| 3＊120 | 608＊0.50 | 53.0 | 55.0 | 4060 | 4380 |
| 3＊150 | 760＊0.50 | 58.0 | 60.0 | 5197 | 5597 |
| 3＊185 | 945＊0.50 | 63.0 | 65.0 | 6279 | 6700 |
| 3＊4+1＊2.5 | 82＊0.25 | 14.5 | 15.6 | 300 | 370 |
| 3＊6+1＊4 | 123＊0.25 | 16.0 | 17.2 | 400 | 490 |
| 3＊10+1＊6 | 204＊0.25 | 21.0 | 23.0 | 590 | 690 |
| 3＊16+1＊10 | 323＊0.25 | 25.0 | 26.0 | 850 | 950 |
| 3＊25+1＊16 | 513＊0.25 | 30.5 | 32.5 | 1255 | 1410 |
| 3＊35+1＊16 | 722＊0.25 | 33.5 | 35.6 | 1585 | 1790 |
| 3＊50+1＊25 | 1026＊0.25 | 40.2 | 42.2 | 2066 | 2280 |
| 3＊70+1＊35 | 1406＊0.25 | 47.2 | 49.5 | 2778 | 3080 |
| 3＊95+1＊50 | 486＊0.50 | 50.0 | 52.2 | 2836 | 3126 |
| 3＊120+1＊70 | 608＊0.50 | 53.0 | 55.5 | 4857 | 5207 |
| 3＊150+1＊70 | 760＊0.50 | 57.0 | 59.5 | 5700 | 6090 |
| 3＊185+1＊95 | 945＊0.50 | 66.0 | 69.0 | 7114 | 7514 |
| 4＊4 | 82＊0.25 | 14.0 | 15.0 | 325 | 400 |
| 4＊6 | 123＊0.25 | 17.5 | 18.5 | 421 | 500 |
| 4＊10 | 204＊0.25 | 22.0 | 23.0 | 635 | 720 |
| 4＊16 | 323＊0.25 | 24.0 | 25.0 | 898 | 1010 |
| 4＊25 | 513＊0.25 | 31.0 | 32.0 | 1342 | 1490 |
| 4＊35 | 722＊0.25 | 34.0 | 35.0 | 1765 | 1900 |
